Một kính chắn gió neo là một thiết bị cơ hoặc điện cơ được gắn trên mũi tàu để tự động hóa việc nâng và hạ mỏ neo và dây xích của nó - và đối với bất kỳ chiếc thuyền nào neo thường xuyên ở độ sâu trên 15 feet, đó không phải là điều xa xỉ mà là điều cần thiết. Nếu không có thiết bị này, việc lấy một mỏ neo và dây xích nặng bằng tay có thể mất 15–30 phút nỗ lực vất vả, trong khi một chiếc máy chạy bằng điện kính chắn gió neo hoàn thành nhiệm vụ tương tự trong vòng chưa đầy 3 phút chỉ bằng cách nhấn nút.
Hướng dẫn này bao gồm mọi thứ bạn cần biết về kính chắn gió neoes : cách chúng hoạt động, loại nào phù hợp với các loại bình khác nhau, cách chọn loại phù hợp, cân nhắc lắp đặt, mẹo bảo trì và câu trả lời cho các câu hỏi thường gặp nhất.

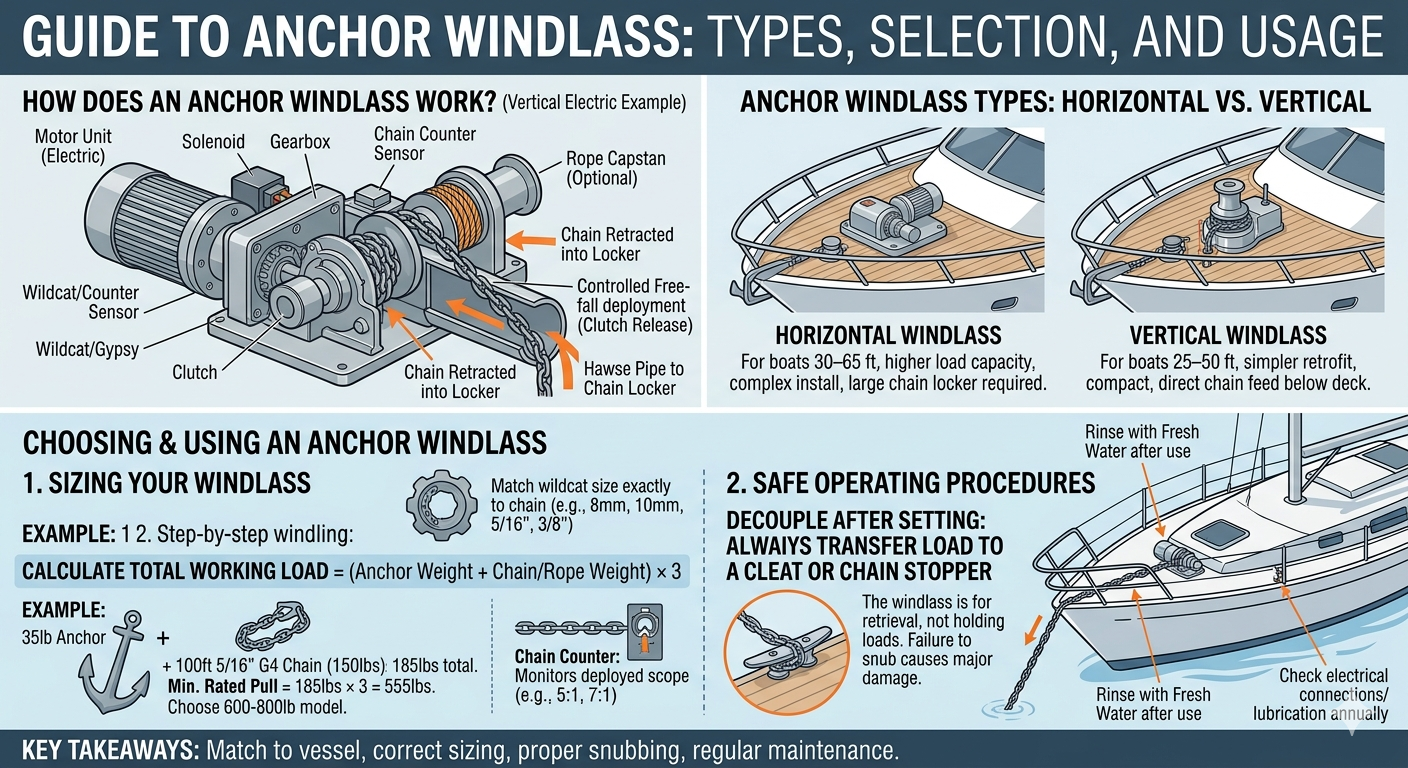

Kính chắn gió neo hoạt động như thế nào?
Một kính chắn gió neo hoạt động bằng cách sử dụng một cái trống (được gọi là mèo rừng hoặc người gypsy ) để giữ các mắt xích hoặc dây neo, được dẫn động bằng động cơ điện, động cơ thủy lực hoặc vận hành bằng tay. Các bộ phận cốt lõi rất đơn giản nhưng phải được khớp chính xác với hệ thống neo của tàu:
- Đơn vị động cơ - Nguồn điện (12V hoặc 24V DC) hoặc nguồn thủy lực dẫn động tang trống.
- Mèo rừng/người gypsy — Một trống có răng có kích thước phù hợp với loại và kích cỡ xích cụ thể của bạn (ví dụ: G4, G7, 8 mm, 10 mm).
- Capstan (tùy chọn) — Một trống thẳng đứng để vận chuyển dây neo hoặc dây thừng.
- Cơ cấu ly hợp — Cho phép thả neo rơi tự do mà không cần chạy động cơ.
- Bộ đếm chuỗi — Theo dõi số lượng chuỗi đã được triển khai để tính toán phạm vi chính xác.
Khi người điều khiển kích hoạt kính chắn gió (thông qua nút trên boong, điều khiển từ xa hoặc công tắc chân), động cơ sẽ quay con mèo hoang, gắn vào các mắt xích và kéo chúng lên tàu vào tủ khóa xích hoặc trả chúng qua mũi tàu.
Các loại kính chắn gió neo: Loại nào phù hợp với tàu của bạn?
Bên phải kính chắn gió neo loại phụ thuộc chủ yếu vào kích thước thuyền của bạn, cách bố trí boong, trọng lượng hệ thống neo và nguồn điện sẵn có. Có bốn loại chính để xem xét.
1. Kính chắn gió neo ngang
A kính chắn gió neo ngang gắn phẳng với boong và chạy trống trên trục nằm ngang. Động cơ thường được giấu bên dưới boong, giúp giảm sự lộn xộn trên boong và giảm hình dáng của kính chắn gió — lý tưởng cho các thuyền buồm có mạn khô thấp hoặc bất kỳ con tàu nào yêu cầu tính thẩm mỹ của boong. Dây xích chạy ngang qua trống và rơi vào tủ đựng dây xích bên dưới thông qua một ống dây. Các mô hình nằm ngang thường có khả năng chịu tải cao hơn và rất phù hợp cho các tàu từ 30 đến 60 feet.
2. Kính chắn gió neo dọc
A kính chắn gió neo dọc có một cái trống định hướng thẳng đứng (thuyền trưởng) nhô ra phía trên boong. Toàn bộ cụm động cơ được gắn bên dưới boong, chỉ để lại một đầu nắp nhỏ gọn. Bởi vì dây xích dẫn thẳng xuống tủ xích nên kính chắn gió thẳng đứng đặc biệt hiệu quả trên các xuồng máy nơi tủ dây xích nằm ngay bên dưới mũi tàu. Dễ dàng lắp đặt hơn trên các thiết bị cải tiến và phổ biến trên các tàu có chiều dài từ 25 đến 50 feet.
3. Kính chắn gió neo điện
Phần lớn các hoạt động giải trí trên biển kính chắn gió neoes được bán ngày nay là điện, chạy bằng điện áp DC 12V hoặc 24V từ bộ pin của tàu. Kính chắn gió điện dễ lắp đặt, phản hồi nhanh và được hỗ trợ rộng rãi. Đối với các tàu dưới 45 feet, hệ thống 12V là điển hình. Các bình lớn hơn được hưởng lợi từ hệ thống 24V, cung cấp công suất tương đương với một nửa dòng điện tiêu thụ — giảm yêu cầu về kích thước dây và sự tích tụ nhiệt. Các mẫu điện thông thường tiêu thụ 60–250 amps khi tải tối đa, do đó, cần phải có một bộ pin chắc chắn và hệ thống cáp có kích thước phù hợp (thường là 2/0 AWG hoặc lớn hơn).
4. Kính chắn gió neo thủy lực
A kính chắn gió neo thủy lực lấy năng lượng từ hệ thống thủy lực của tàu (thường dùng chung với hệ thống lái, bộ đẩy mũi tàu hoặc thiết bị khác). Các mô hình thủy lực cung cấp sức mạnh và độ bền vượt trội, hầu như không tích tụ nhiệt trong quá trình sử dụng kéo dài và là tiêu chuẩn trên các tàu trên 60 feet và thuyền làm việc thương mại. Sự đánh đổi là độ phức tạp lắp đặt lớn hơn và nhu cầu về mạch thủy lực hiện có hoặc chuyên dụng.
Mộtchor Windlass Comparison: Horizontal vs. Vertical vs. Electric vs. Hydraulic
| tính năng | Điện ngang | Điện dọc | thủy lực | Hướng dẫn sử dụng |
| Kích thước tàu điển hình | 30–65 ft | 25–50 ft | 45 ft | Dưới 30 ft |
| Nguồn điện | 12V / 24V DC | 12V / 24V DC | thủy lực system | Nỗ lực của con người |
| Hồ sơ bộ bài | Thấp/xả | Trung bình | Thấp–trung bình | Thấp |
| Độ phức tạp cài đặt | Trung bình | Dễ dàng hơn | Phức hợp | Đơn giản |
| Công suất kéo định mức | 500–2.000 lb | 500–1.500 lb | 1.000–5.000 lb | 100–400 lb |
| Sử dụng Nhiệm vụ Duy trì | Giới hạn (nhiệt) | Giới hạn (nhiệt) | Tuyệt vời | Hạn chế (mệt mỏi) |
| Phạm vi chi phí (USD) | $400–$2,500 | $350–$2,000 | $1.500–$8.000 | $80–$400 |
Bảng 1: So sánh song song các loại kính chắn gió neo theo kích cỡ tàu, nguồn điện, công suất và chi phí.
Cách chọn kính chắn gió neo phù hợp: Tiêu chí kích thước chính
Lựa chọn đúng kính chắn gió neo bắt đầu bằng việc tính toán tổng tải trọng làm việc của hệ thống — trọng lượng tổng hợp của neo, xích và cùm mà kính chắn gió phải thu lại. Theo nguyên tắc chung, hãy chọn kính chắn gió có tải trọng làm việc định mức ít nhất gấp 3 lần tổng trọng lượng của vật cố định trên mặt đất .
Hướng dẫn định cỡ từng bước
- Cân mỏ neo của bạn — Kích thước phổ biến: 15 lbs (thuyền 25 ft), 35 lbs (thuyền 35 ft), 66 lbs (thuyền 45 ft).
- Tính trọng lượng xích — Xích G4 5/16" nặng khoảng 1,5 lbs/ft; xích 3/8" G4 nặng ~2,2 lbs/ft. Đối với dây xích 100 ft 3/8", tức là 220 lbs.
- Thêm cùm và trọng lượng xoay - thường là 2–5 lbs.
- Nhân với 3 - Điều này mang lại lực kéo định mức kính chắn gió tối thiểu của bạn.
- Xác minh tính tương thích của mèo hoang — Khớp chính xác kích thước của kính chắn gió (ví dụ: 8mm, 10mm, 5/16", 3/8") với loại dây chuyền và đường kính của bạn.
- Kiểm tra điện áp và chạy cáp — Dây cáp dài chạy từ ắc quy tới kính chắn gió tăng sức cản; kích thước cáp phù hợp (điện áp rơi không được vượt quá 3%).
Ví dụ: Một chiếc thuyền buồm dài 40 foot với mỏ neo nặng 44 lb 150 ft xích G4 3/8" (330 lbs) 3 lbs phần cứng = tổng cộng 377 lbs. Xếp hạng kính chắn gió tối thiểu: 377 × 3 = 1.131 lbs . Một mô hình được đánh giá ở mức 1.200–1.500 lbs sẽ phù hợp.
Mộtchor Windlass Installation: What You Need to Know
Đúng kính chắn gió neo installation là rất quan trọng đối với cả hiệu suất và độ an toàn - kính chắn gió được lắp kém có thể bị hỏng khi chịu tải hoặc làm hỏng cấu trúc boong. Dưới đây là những cân nhắc quan trọng nhất:
Gắn kết cấu
Kính chắn gió phải được bắt vít vào khu vực được gia cố của boong mũi tàu, thường cần có tấm đỡ bằng nhôm hoặc thép không gỉ 1/4" ở mặt dưới. Không bao giờ lắp kính chắn gió vào riêng sợi thủy tinh không được gia cố. Bu lông xuyên qua bằng thép không gỉ (tối thiểu 3/8") với vòng đệm lớn sẽ phân bổ tải trọng trên tấm lót.
Dây điện
Điện kính chắn gió neoes tạo ra dòng điện cao - thường là 100–250 amps ở mức cao nhất. Sử dụng cáp đồng đóng hộp cấp hàng hải được xếp hạng chính xác với bộ ngắt mạch chuyên dụng hoặc bộ ngắt mạch/cầu chì được xếp hạng ngay trên mức rút tối đa của kính chắn gió. Một tời kéo 1.000W, 12V thông thường cần khoảng 85 amps liên tục và lên đến 150 amps khi ngừng hoạt động; cáp 2/0 AWG (hoặc lớn hơn) trên đường chạy 20 foot thường được chỉ định. Luôn lắp cầu dao thủ công ở ắc quy để ngắt khẩn cấp.
Thiết kế tủ khóa dây chuyền
Dây xích phải được đưa tự do từ kính chắn gió vào tủ đựng dây xích mà không bị chồng lên nhau hoặc bị kẹt. Tủ đựng đồ phải đủ rộng để chứa toàn bộ chuyến đi bằng xích của bạn và có chỗ để xếp chồng tự nhiên. Lỗ thoát nước ngăn chặn sự tích tụ nước, làm tăng thêm trọng lượng và ăn mòn xích. Một số cách lắp đặt bao gồm ống xích có phích cắm có thể tháo rời để truy cập dây chuyền bằng tay.
Mộtchor Windlass Maintenance: Extending the Life of Your Equipment
Bảo trì thường xuyên sẽ giúp bạn kính chắn gió neo hoạt động ổn định trong 10-20 năm. Bỏ bê là nguyên nhân chính gây ra hư hỏng kính chắn gió trong môi trường biển.
Kiểm tra hàng tháng
- Rửa sạch mèo rừng, trống và các bề mặt tiếp xúc bằng nước ngọt sau khi sử dụng nước mặn.
- Kiểm tra độ giãn dài của xích, sự ăn mòn và các mắt xích bị nứt - thay thế bất kỳ mắt xích nào có độ giãn dài hơn 10%.
- Kiểm tra sự ăn khớp của ly hợp và đảm bảo phanh/trống được giữ dưới lực căng bằng tay.
- Xác minh tất cả các kết nối điện đều chặt chẽ, không bị ăn mòn và được bịt kín đúng cách.
Mộtnual Service
- Tháo rời vỏ gypsy/wildcat và bôi lại mỡ cho vòng bi bằng mỡ hàng hải không thấm nước.
- Kiểm tra chổi động cơ (trên các mẫu có chổi than) — thay thế khi mòn ít hơn 1/4 chiều dài ban đầu.
- Kiểm tra tất cả các bu lông lắp xem có bị ăn mòn và mô-men xoắn thích hợp không.
- Kiểm tra điện từ và công tắc tơ; làm sạch các bề mặt tiếp xúc nếu có vết rỗ.
- Rửa sạch và bôi trơn lại tất cả các bộ phận không gỉ chuyển động bằng chất ức chế ăn mòn (ví dụ: các sản phẩm gốc Lanolin).
Chain Rode so với Rope Rode: Kính chắn gió của bạn cần xử lý những gì
Hiện đại nhất kính chắn gió neoes được thiết kế chủ yếu cho cưỡi xích , nhưng nhiều mẫu có tang trống hoặc dây cáp riêng biệt để xử lý cưỡi dây hoặc a combination (chain-rope) system. Here's a quick comparison of what each rode type requires from your windlass:
| Loại cưỡi ngựa | Yêu cầu kính chắn gió | Nắm giữ quyền lực | cân nặng | Sử dụng tốt nhất |
| Tất cả chuỗi | Yêu cầu mèo rừng có kích thước | Tuyệt vời | Nặng | Liveaboards, bluewater |
| dây xích | Trống dây mèo rừng | Tốt | Trung bình | du lịch ven biển |
| Tất cả dây | Chỉ có thuyền trưởng | Trung bình | Ánh sáng | Đi thuyền ban ngày, nước nông |
Bảng 2: So sánh các loại dây neo và yêu cầu về khả năng tương thích với kính chắn gió của chúng.
Sử dụng kính chắn gió neo của bạn một cách an toàn: Phạm vi, tải và các phương pháp hay nhất
Một kính chắn gió neo là một công cụ truy xuất và triển khai - nó không một thiết bị neo chịu lực. Sau khi neo đã được đặt, hãy luôn cố định dây xích vào thanh chắn hình cánh cung hoặc nút chặn dây xích chuyên dụng trước khi tải kính chắn gió. Việc dựa vào trống tời để giữ thuyền neo sẽ gây áp lực rất lớn lên động cơ và hộp số, đồng thời có thể phá hủy thiết bị một cách nhanh chóng.
- Sử dụng nút chặn dây xích hoặc nút thắt nơ — Sau khi triển khai mỏ neo, hãy kéo dây xích vào một thanh chắn. Kính chắn gió không giữ được gì dưới tải trọng của buồm hoặc điện.
- Triển khai theo đợt được kiểm soát — Sử dụng bộ ly hợp để triển khai rơi tự do ở vùng nước nông; sử dụng chế độ ngắt điện ở vùng nước sâu hơn để ngăn dây xích bám vào neo.
- Không bao giờ chạy mô tơ liên tục quá 2–3 phút — Cho phép làm mát giữa các chu kỳ thu hồi để tránh quá nhiệt (hầu hết các tời điện được đánh giá là hoạt động không liên tục, không liên tục).
- Duy trì phạm vi tối thiểu 5:1 — Trong điều kiện lặng gió, tỷ lệ tối thiểu là 5:1 (chiều dài dây xích so với độ sâu của nước); Tỷ lệ 7:1 được khuyên dùng khi gió có tốc độ trên 20 hải lý/giờ.
- Luôn tránh xa mèo rừng - Xích chạy có thể đứt đứt ngón tay ngay lập tức. Chỉ sử dụng công tắc chân hoặc điều khiển từ xa trong khi vận hành.
Các sự cố thường gặp về kính chắn gió neo và cách khắc phục
Thậm chí được bảo trì tốt kính chắn gió neoes thỉnh thoảng gặp phải vấn đề. Dưới đây là những vấn đề phổ biến nhất và giải pháp của họ:
| vấn đề | Nguyên nhân có thể xảy ra | Giải pháp |
| Kính chắn gió sẽ không chạy | Cầu chì bị đứt/ngắt cầu dao | Kiểm tra và thay thế cầu chì; kiểm tra ngắn mạch |
| Truy xuất chậm hoặc yếu | Thấp battery voltage / undersized cable | Sạc pin; nâng cấp máy đo cáp |
| Nhảy dây chuyền trên mèo rừng | Kích thước dây chuyền/cấp độ không khớp | Xác minh thông số kỹ thuật của chuỗi khớp với ký tự đại diện; thay dây xích bị mòn |
| Động cơ quá nóng/dừng | Sử dụng liên tục vượt quá chu kỳ nhiệm vụ | Để nguội 10 phút; kiểm tra thiết lập lại cắt nhiệt |
| Ly hợp trượt khi có tải | Đĩa ly hợp bị mòn/thiếu dầu mỡ | Kiểm tra và thay thế đĩa ly hợp; dịch vụ theo hướng dẫn sử dụng |
| Ăn mòn / vận hành cứng | Tích tụ muối/bảo dưỡng không đầy đủ | Rửa sạch bằng nước ngọt; bôi trơn lại tất cả các vòng bi |
Bảng 3: Các sự cố thường gặp của kính chắn gió neo, nguyên nhân và giải pháp đề xuất.
Câu hỏi thường gặp về kính chắn gió neo
Hỏi: Sự khác biệt giữa kính chắn gió neo và kính chắn gió capstan là gì?
A kính chắn gió sử dụng trống định hướng theo chiều ngang (mèo hoang) được thiết kế đặc biệt để gắn xích neo và được tối ưu hóa cho nhiệm vụ neo. A capstan có trống định hướng theo chiều dọc và được sử dụng chủ yếu cho dây neo và cưỡi dây. Nhiều thiết bị hiện đại kết hợp cả hai, với một dây xích tự nhiên và một trống dây trên cùng một trục để mang lại tính linh hoạt.
Hỏi: Tôi có thể sử dụng kính chắn gió mỏ neo để giữ thuyền của mình ở vị trí neo không?
Không. An kính chắn gió neo được đánh giá cho tải thu hồi (không liên tục), tải giữ không liên tục. Toàn bộ lực của con thuyền lao vào mỏ neo trong gió hoặc dòng chảy - có thể đạt tới hàng nghìn pound đối với một con tàu dài 40 feet - phải được chịu bởi một đòn chêm ở mũi tàu, trụ samson hoặc nút chặn dây xích. Việc sử dụng tời kéo làm thiết bị chịu lực sẽ làm hỏng hoặc phá hủy hộp số và động cơ.
Hỏi: Một chiếc kính chắn gió neo điện tốt có giá bao nhiêu?
Điện sơ cấp kính chắn gió neoes đối với thuyền dưới 35 feet có giá khởi điểm khoảng $350–$600. Các mẫu tầm trung dành cho tàu 35–50 ft thường có giá từ 700–1.500 USD. Các thiết bị chất lượng cao dành cho thuyền nước xanh dài 50 ft có giá từ 1.500–2.500 USD. Hệ thống thủy lực có giá khởi điểm khoảng 2.000 USD và có thể vượt quá 8.000 USD khi lắp đặt. Yếu tố về hệ thống dây điện, tấm lót và nhân công lắp đặt khi lập ngân sách.
Hỏi: Kính chắn gió neo yêu cầu kích thước dây xích như thế nào?
Không có câu trả lời chung - con mèo rừng trên của bạn kính chắn gió neo được gia công theo kích thước chuỗi cụ thể. Các kích thước phổ biến bao gồm chuỗi BBB hoặc G4 5/16" và 3/8" theo thước đo Imperial và hệ mét 8 mm, 10 mm hoặc 12 mm. Bạn phải phù hợp với đường kính dây chuyền của bạn và phân loại theo đặc điểm kỹ thuật của mèo hoang một cách chính xác. Sử dụng sai kích cỡ có thể gây ra hiện tượng đứt xích, mòn nhanh hơn và có thể dẫn đến hỏng hóc nghiêm trọng.
Q: Kính chắn gió neo kéo dài bao lâu?
Với việc lắp đặt đúng cách và bảo trì thường xuyên, một thiết bị điện chất lượng sẽ kính chắn gió neo nên kéo dài 10–20 năm khi sử dụng cho mục đích giải trí. Các điểm hỏng hóc phổ biến nhất là chổi than động cơ (trong các mẫu động cơ chổi than), công tắc tơ điện từ và sự ăn mòn của các vật đúc tự nhiên và vật đúc bên ngoài. Bảo trì hàng năm và súc rửa bằng nước ngọt ngay lập tức sau mỗi lần sử dụng nước mặn giúp kéo dài tuổi thọ sử dụng một cách đáng kể.
Hỏi: Kính chắn gió neo 12V hoặc 24V - cái nào tốt hơn?
Đối với tàu có chiều dài dưới 40 feet với đường cáp ngắn, Kính chắn gió neo 12V là thiết thực và phổ biến rộng rãi. Đối với những chiếc thuyền lớn hơn hoặc bất kỳ hệ thống lắp đặt nào có dây cáp vượt quá 20–25 feet, hệ thống 24V vượt trội hơn — nó cung cấp cùng một công suất ở mức một nửa dòng điện, nghĩa là hệ thống dây điện nhỏ hơn đáng kể (và rẻ hơn), giảm hiện tượng sụt áp, ít tỏa nhiệt hơn và độ tin cậy cao hơn. Nếu tàu của bạn đã chạy hệ thống 24V DC, hãy luôn chọn kính chắn gió 24V.
Kết luận: Kính chắn gió neo có đáng đầu tư không?
Hoàn toàn có thể - và đối với bất kỳ người chèo thuyền nào thường xuyên neo đậu ở độ sâu hơn 15 feet nước bằng dây xích, kính chắn gió neo là một trong những nâng cấp có giá trị cao nhất hiện có. Sự khác biệt giữa việc kéo bằng tay 200 feet dây xích và mỏ neo (tổng cộng 250–400 lbs) và nhấn nút để lấy dây xích tương tự trong 90 giây là rất lớn xét về mức độ căng thẳng về thể chất, sự an toàn của phi hành đoàn và hiệu quả neo đậu.
Chìa khóa để nhận được giá trị đầy đủ là kích thước phù hợp, cài đặt chính xác, thông số kỹ thuật phù hợp giữa các chuỗi và bảo trì nhất quán. Một chiếc kính chắn gió có kích thước nhỏ, làm việc quá sức sẽ hỏng; một thiết bị có kích thước chính xác được rửa sạch và bảo dưỡng thường xuyên sẽ hoạt động đáng tin cậy trong nhiều thập kỷ.
Cho dù bạn đang nâng cấp một con tàu hiện có hay trang bị một con tàu mới, hãy dành thời gian để tính toán tổng trọng lượng thiết bị trên mặt đất của bạn, chọn đúng kính chắn gió neo loại (ngang so với dọc, điện so với thủy lực), xác minh khả năng tương thích tự nhiên với xích của bạn và lập kế hoạch lắp đặt điện một cách cẩn thận. Làm đúng rồi bạn kính chắn gió neo sẽ là một trong những thiết bị đáng tin cậy và được đánh giá cao nhất trên tàu.
