Làm thế nào để một kính chắn gió thủy lực hoạt động hiệu quả?

Việc triển khai đáng tin cậy và truy xuất chuỗi neo nặng là một hoạt động quan trọng trên tàu, đòi hỏi máy móc mạnh mẽ và hiệu quả. Các Kính gió thủy lực đứng như nền tảng của nhiệm vụ này. Hiểu cách nó hoạt động hiệu quả là điều cần thiết cho hiệu suất tối ưu và tuổi thọ.

Nguyên tắc vận hành cốt lõi: chuyển đổi sức mạnh chất lỏng thành lực cơ học

Tại trung tâm của nó, một kính gió thủy lực biến đổi năng lượng thủy lực thành mô -men xoắn mạnh mẽ cho đầu dây xích hoặc đầu giang hồ. Quá trình này bao gồm một số thành phần tích hợp:

1. Nguồn năng lượng thủy lực: Một đơn vị công suất thủy lực (HPU), thường nằm từ xa trong không gian máy móc, tạo ra dòng chảy và áp suất cần thiết. Đơn vị này bao gồm:

   • Động cơ chính: Một động cơ điện hoặc động cơ diesel lái máy bơm.

   • Bơm thủy lực: Chuyển đổi năng lượng cơ học từ động lực chính thành năng lượng thủy lực (dòng chảy dưới áp suất). Các loại phổ biến bao gồm bơm bánh răng, bơm piston hoặc bơm cánh. Bơm dịch chuyển bù hoặc thay đổi thường được sử dụng cho hiệu quả, chỉ cung cấp dòng chảy theo yêu cầu.

   • Hồ chứa: Lưu trữ chất lỏng thủy lực và cho phép làm mát và giải quyết chất gây ô nhiễm.

   • Van điều khiển: Các van điều khiển định hướng (thường được vận hành từ boong) lưu lượng chất lỏng trực tiếp đến động cơ thủy lực để đốt (nâng) hoặc veering (hạ thấp). Van cứu trợ bảo vệ hệ thống khỏi áp lực.

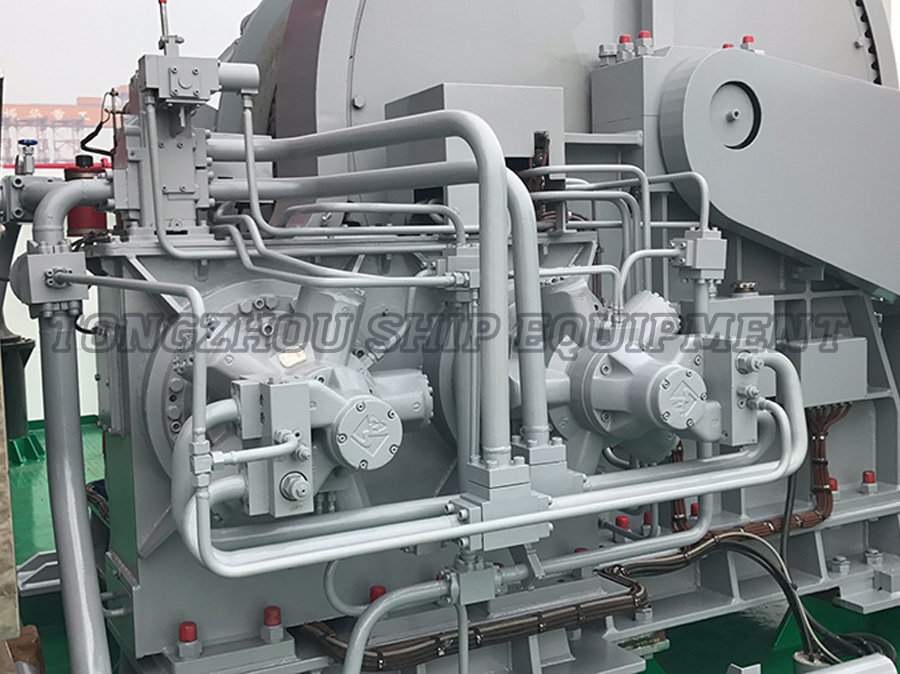

2. Động cơ thủy lực: Được gắn trực tiếp trên hoặc gần khung gió, thành phần này là bộ truyền động chính. Dầu thủy lực điều áp từ HPU đi vào động cơ, buộc các bộ phận bên trong (bánh răng, piston hoặc van) phải xoay. Xoay này tạo ra mô -men xoắn.

   • Yếu tố hiệu quả: Hiệu quả thể tích của động cơ (giảm thiểu rò rỉ bên trong) và hiệu quả cơ học (giảm thiểu tổn thất ma sát) ảnh hưởng trực tiếp đến hiệu quả hệ thống tổng thể. Động cơ chất lượng cao được thiết kế cho mô-men xoắn cao ở tốc độ thấp là rất cần thiết.

3. Đơn vị giảm số: Đầu ra tốc độ quay từ động cơ thủy lực thường quá cao và mô -men xoắn quá thấp để xử lý neo trực tiếp. Một hộp số mạnh mẽ, nhiều giai đoạn (thường là tích phân cho kính chắn gió) làm giảm đáng kể tốc độ đầu ra trong khi nhân mô-men xoắn được cung cấp cho trục chuỗi. Thiết kế thiết bị và sản xuất chính xác giảm thiểu tổn thất ma sát trong thành phần quan trọng này.

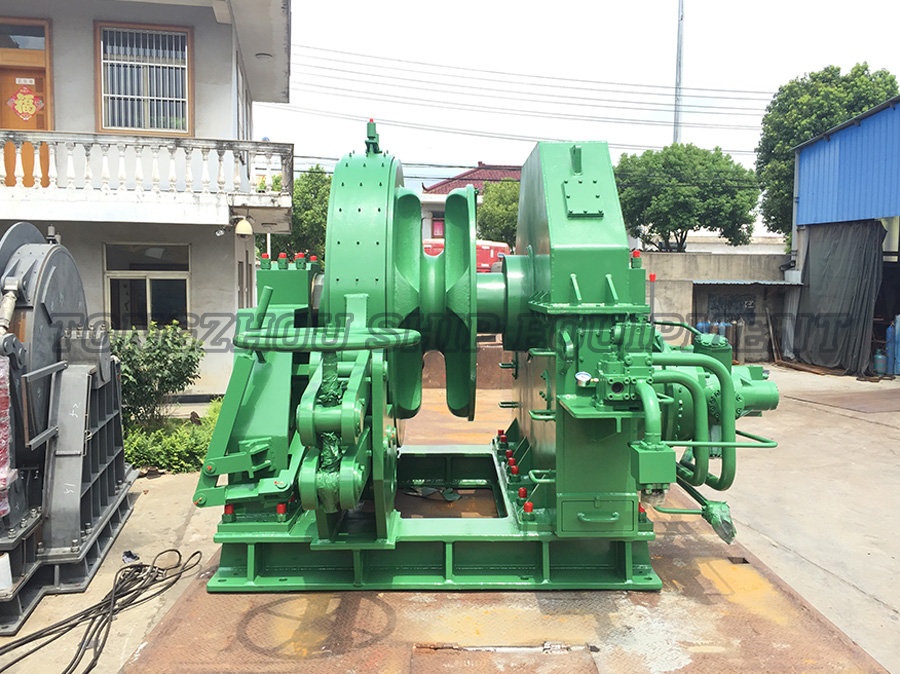

4. Chainwheel/Gypsy Head & Phanh: Đầu ra tốc độ thấp, tốc độ thấp từ hộp số điều khiển Chainwheel. Các túi gia công chính xác của nó thu hút các liên kết của chuỗi neo. Một phanh băng tần mạnh mẽ, thường được áp dụng bằng thủy lực hoặc thủ công, giữ một cách an toàn chuỗi khi kính chắn gió không được cung cấp năng lượng, đặc biệt là dưới tải.

Đạt được và duy trì hiệu quả hoạt động

Thiết kế cố hữu của một kính chắn gió thủy lực cung cấp các con đường cho hiệu quả, nhưng nhận ra nó luôn đòi hỏi sự chú ý đến một số yếu tố:

1. Kích thước hệ thống thích hợp và phù hợp: Hiệu quả bắt đầu ở giai đoạn thiết kế.

   • Công suất HPU (dòng bơm và xếp hạng áp suất) phải được khớp chính xác với các yêu cầu mô -men xoắn và tốc độ của động cơ thủy lực và cấu hình tải của kính chắn gió (kích thước chuỗi, kéo dự kiến, độ sâu nước).

   • Động cơ thủy lực phải có kích thước để cung cấp đủ mô -men xoắn ở tốc độ dây xích cần thiết mà không cần giảm áp lực quá mức hoặc phát nhiệt.

   • Các thành phần không được quá tải sẽ bị quá tải và không hiệu quả; Các thành phần quá khổ dẫn đến tiêu thụ năng lượng không cần thiết và tích tụ nhiệt.

2. Thiết kế mạch thủy lực tối ưu hóa:

   • Người tích lũy: Các bộ tích lũy thủy lực được đặt một cách chiến lược có thể lưu trữ chất lỏng điều áp. Trong nhu cầu cao nhất (ví dụ: đột phá chuỗi ban đầu), bộ tích lũy bổ sung lưu lượng bơm, cho phép bơm nhỏ hơn, hiệu quả hơn để xử lý tải trọng trung bình. Hoạt động mượt mà này và giảm chu kỳ bơm.

   • Van điều khiển hiệu quả: Các van có đặc tính giảm áp suất thấp giảm thiểu mất năng lượng trong quá trình thay đổi hướng chất lỏng. Các van tỷ lệ có thể cung cấp kiểm soát tốt hơn và có khả năng hiệu quả tốt hơn so với các loại BẬT/TẮT đơn giản.

   • Kích thước dòng đầy đủ: Các đường thủy lực (ống hoặc ống) phải có kích thước chính xác. Các đường thẳng tạo ra điện trở lưu lượng cao (giảm áp lực), dẫn đến mất năng lượng dưới dạng nhiệt và giảm hiệu suất tại động cơ. Các dòng quá khổ thêm trọng lượng và chi phí không cần thiết.

3. Các thành phần chất lượng cao và sản xuất chính xác: Truyền năng lượng hiệu quả phụ thuộc vào việc giảm thiểu tổn thất nội bộ:

   • Hiệu quả của động cơ và bơm: Chọn các thành phần có xếp hạng hiệu quả thể tích và cơ học cao đảm bảo nhiều năng lượng thủy lực được chuyển đổi thành công việc cơ học hữu ích.

   • Hiệu quả hộp số: Các bánh răng cắt chính xác với bôi trơn thích hợp giảm thiểu tổn thất ma sát trong đơn vị giảm.

   • Con dấu và vòng bi: Các con dấu chất lượng cao giảm thiểu rò rỉ bên trong, trong khi vòng bi được bôi trơn và kích thước đúng cách làm giảm ma sát.

4. Lựa chọn và bảo trì chất lỏng tối ưu: Chất lỏng thủy lực là nguồn sống của hệ thống.

   • Độ nhớt chính xác: Sử dụng chất lỏng với cấp độ nhớt được chỉ định bởi các nhà sản xuất kính chắn gió và HPU là rất quan trọng. Chất lỏng quá dày làm tăng sức đề kháng và mất điện; Chất lỏng quá mỏng làm tăng rò rỉ bên trong.

   • Chất lỏng sạch sẽ: Ô nhiễm (nước, không khí, các hạt) là nguyên nhân chính của sự hao mòn và thất bại thành phần thủy lực. Lọc nghiêm ngặt (cả trong hồ chứa và thông qua các bộ lọc nội tuyến) và phân tích chất lỏng thông thường là tối quan trọng để duy trì hiệu quả và tuổi thọ. Chất lỏng xuống cấp hoặc bị ô nhiễm làm tăng ma sát, hao mòn và rò rỉ bên trong.

   • Điều kiện chất lỏng: Duy trì mức chất lỏng thích hợp và ngăn ngừa quá nóng (thông qua kích thước hồ chứa đầy đủ và làm mát nếu cần thiết) bảo tồn các tính chất chất lỏng và ngăn chặn quá trình oxy hóa và phân hủy độ nhớt.

5. Hoạt động và bảo trì đúng cách:

   • Tránh quá tải: Liên tục vượt quá tải trọng làm việc được đánh giá của Windlass thúc đẩy sự không hiệu quả thông qua việc trượt quá mức, tạo nhiệt và hao mòn tăng tốc.

   • Kiểm tra và bôi trơn thường xuyên: Theo lịch bảo trì của nhà sản xuất để kiểm tra bánh răng, vòng bi, phanh, hải cẩu và điểm bôi trơn ngăn chặn các vấn đề nhỏ leo thang vào các tổn thất hoặc thất bại hiệu quả lớn.

   • Kiểm tra hệ thống: Theo dõi rò rỉ, tiếng ồn bất thường, nhiệt quá mức hoặc hoạt động chậm cho phép can thiệp sớm trước khi hiệu quả suy giảm đáng kể.

Một kính chắn gió thủy lực đạt được hiệu quả thông qua sự kết hợp của các nguyên tắc kỹ thuật mạnh mẽ và thực hành hoạt động siêng năng. Sức mạnh cốt lõi của nó nằm ở việc cung cấp mô -men xoắn cao một cách đáng tin cậy ở tốc độ thấp, cần thiết để xử lý neo. Nhận ra hiệu quả bền vững đòi hỏi phải kết hợp thành phần chính xác, thiết kế mạch thủy lực được tối ưu hóa, sử dụng các bộ phận chất lượng cao, chú ý tỉ mỉ để làm sạch chất lỏng thủy lực và điều kiện, và tuân thủ các quy trình vận hành và bảo trì thích hợp. Bằng cách hiểu các yếu tố liên kết này, các nhà khai thác tàu có thể đảm bảo kính chắn gió thủy lực của họ thực hiện vai trò quan trọng và kinh tế trong suốt thời gian phục vụ của mình.
